Pri nepretržitej modernizácii moderného priemyselného vybavenia sa výkonnostné požiadavky na mechanické komponenty zvyšujú a vyššie. Najmä v oblastiach strojárskych strojov, výroby veternej energie, lekárskeho vybavenia a leteckého priestoru musí systém sťahovania nielen vydržať extrémne vysoké zaťaženie, ale tiež zabezpečiť extrémne vysokú presnosť rotácie. Ako udržať presnú rotáciu za podmienok vysokého zaťaženia sa stala hlavnou otázkou obáv v priemysle.
Ako vysokovýkonný komponent sťahovania sa štvorbodový kontaktný kruh v kruhu postupne stal kľúčom k riešeniu tohto problému vďaka svojmu jedinečnému štrukturálnemu dizajnu a vynikajúcemu výkonu. Vďaka svojej „presnej mechanickej distribúcii“ a „kompaktným konštrukčným dizajnom“ dosahuje extrémne vysokú presnosť rotácie a zároveň zaisťuje kapacitu nosenia zaťaženia a stáva sa nevyhnutnou tajnou zbraňou pre špičkové mechanické vybavenie.
1. Čo je štvorbodový kontaktný krúžok ?
1.1. Základná analýza koncepcie
Lose slova je mechanické zariadenie, ktoré sa široko používa v zariadeniach, ktoré vyžaduje podporu rotácie a prenos zaťaženia. Zvyčajne sa skladá z vnútorného krúžku, vonkajšieho krúžku a valcovacieho prvku, ktorý hrá úlohu podpory rotujúcej časti a prenosu zaťaženia. Hlavnou črtou štvorbodového kontaktného kruhu je jeho jedinečný usporiadanie „štvorbodového kontaktu“.

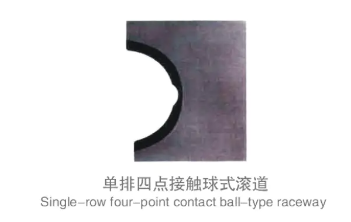

Takzvaný „štvorbodový kontakt“ znamená, že jeden rad oceľových guličiek kontaktuje drážku v štyroch bodoch na vnútorných a vonkajších krúžkoch. Tento dizajn umožňuje každému valivému prvku súčasne znášať dvojbodový tlak z vnútorných a vonkajších krúžkov, celkovo štyri kontaktné body. Táto štruktúra optimalizuje distribúciu záťaže a zlepšuje kapacitu zaťaženia a stabilitu otáčania.
1.2. Rozdiely medzi štvorbodovým kontaktom a tradičnými štruktúrami
Tradičné ložiská s rozťahovaním väčšinou používajú trojbodové alebo viacbodové kontaktné štruktúry. Aj keď môžu znášať určité zaťaženie, majú zložitú štruktúru a ťažko sa vyrábajú. Okrem toho, v dôsledku rôznych kontaktných bodov nie je mechanické rozdelenie rovnomerné, čo môže ľahko spôsobiť koncentráciu lokálneho napätia.
Naopak, štvorbodová kontaktná štruktúra dosahuje účinok optimalizácie distribúcie zaťaženia znížením počtu kontaktných bodov. Konštrukcia jedného radu oceľových guličiek nielen zjednodušuje štruktúru, ale tiež znižuje celkovú výšku komponentov, čo uľahčuje kompaktný dizajn zariadenia. Zároveň štvorbodový kontakt umožňuje, aby sa ložisko pretrvávalo axiálnou silou, radiálnou silou a prevrátením momentu a má multifunkčnú zaťažovaciu kapacitu.
1.3. Multifunkčný dizajn
Štvorbodový kontaktný kruh preteky integruje viacero mechanických požiadaviek. Jeho dizajn môže nielen odolať axiálnemu tlaku až do niekoľkých ton, ale tiež efektívne rozptýliť radiálne zaťaženie a prevrátenie momentov, čím sa zabezpečí, že zariadenie bude stále udržiavať stabilnú a efektívnu prevádzku v zložitých pracovných podmienkach.
Vďaka tomuto multifunkčnému koncepcii zaťaženia zaťaženia z neho robí nevyhnutné rotujúce jadro v rôznych rozsiahlych strojoch a presných zariadeniach a mostom spájajúcim výkon a pohyb.
2. Ako konštrukčný dizajn dosahuje vysoké zaťaženie?
2.1. Silový mechanizmus jednostupňových oceľových guličiek a drážok
Jadro sily štvorbodového kontaktného kruhu spočíva v „štvorbodovej“ kontaktnej metóde medzi jednostupňovým oceľovými guľami a vnútornými a vonkajšími kruhovými drážkami. Každá oceľová guľa je rovnomerne rozložená okolo ložiska preteky a jeho kontaktné body s vnútornými a vonkajšími krúžkami tvoria stabilnú štruktúru sily.
Najväčšou výhodou tohto silového mechanizmu je to, že komplexné zaťaženie je rovnomerne rozložené do každého valivého prvku, čím sa zabráni poškodeniu únavy spôsobeného nadmernou miestnou silou. Oceľové gule tvoria relatívne tuhú cestu prenosu zaťaženia cez štyri kontaktné body, čím sa účinne zlepšuje limit zaťaženia.
2.2. Technológia výberu a spracovania materiálu
Realizácia vysokej zaťaženia je neoddeliteľná od optimalizácie materiálov na ložiskách. Vysoko pevná zliatinová oceľ sa zvyčajne používa ako hlavný materiál a podlieha špeciálnemu tepelnému spracovaniu na zlepšenie jej odolnosti proti tvrdosti a únave. Proces tepelného spracovania zaisťuje, že distribúcia tvrdosti oceľovej gule a povrchu drážky je rovnomerné, čo bráni predčasnému opotrebeniu v dôsledku miestneho prekročenia.
Presné obrábanie je tiež dôležitou súčasťou zabezpečenia výkonu. Spracovanie drážky musí spĺňať extrémne vysoké štandardy drsnosti povrchu a povrchu, aby sa zabezpečilo dokonalé prispôsobenie sa medzi oceľovým guľou a drážkou a znížilo opotrebovanie mikro-motion.
2.3. Optimalizujte mazanie a tesniacu štruktúru
Dizajn systému mazania má veľký vplyv na život a výkon štvorbodového kontaktného kruhu. Primerané mazacie mazivo môže účinne znížiť koeficient trenia, znížiť opotrebenie a teplo a zlepšiť účinnosť rotácie.
Optimalizácia tesniacej štruktúry zároveň zabraňuje vstupu prachu, vlhkosti a iných kontaminantov do vnútra, čím sa bráni zhoršeniu mazacieho tuku a priťažujúceho opotrebenia. Vysoko výkonné tesnenia si môžu udržiavať vzduchotesnosť v rôznych drsných prostrediach a predĺžiť cyklus údržby zariadenia.
3. Ako dosiahnuť presné riadenie rotácie?
3.1. Geometrická kontrola presnosti a správa chýb výroby
Základom presnej rotácie je vysoko štandardná geometrická kontrola presnosti. Počas výrobného procesu štvorbodového kontaktného kruhu sa musí striktne riadiť okrúhlosť vnútorných a vonkajších krúžkov, tvar závodnej dráhy a rozmerové tolerancie oceľových guličiek.
Axiálny a radiálny priebeh sú kľúčové parametre, ktoré ovplyvňujú presnosť rotácie. Prostredníctvom presného merania a nastavenia je možné chybu v ruke regulovať na úrovni mikrónu, aby sa zabezpečilo, že rotujúca časť je stabilná a bez jitter.
3.2. Optimalizácia odporu trenia a rotácie
Trenie počas rotácie je dôležitým faktorom ovplyvňujúcim účinnosť a presnosť. Na povrch oceľových guličiek a drážok, ktoré môžu výrazne znížiť koeficient trenia, sa nanášajú technológie povrchového spracovania, ako je nitriding a postrek.
Výber a údržba maziva sú rovnako dôležité. Vysoko kvalitné mazanie maziva nielen znižuje opotrebenie, ale tiež znižuje stratu energie, čím sa zabezpečuje hladkosť a citlivosť na rotáciu.
3.3. Technické požiadavky na porovnávanie inštalácie
Kvalita inštalácie priamo súvisí s presnosťou rotácie. Povrch montáže musí mať extrémne vysokú rovinnosť a zvislosť a predpätie skrutky by malo byť rovnomerné a spĺňať normy, aby sa zabránilo deformácii a uvoľneniu.
Primeraný dizajn zodpovedajúcej tolerancie zaisťuje dokonalé prispôsobenie sa medzi štvorbodovým kontaktným krúžkom a ďalšími časťami zariadenia, vyhýbajúc sa medzerám a triasnutiu počas prevádzky a zabezpečením celkového výkonu zariadenia.
4. Skutočný výkon v kľúčových oblastiach aplikácií
4.1. Inžinierske zariadenie
Štvorbodové kontaktné ložiská sa bežne používajú v ťažkých strojoch, ako sú vežové žeriavy a rýpadlá. Stále zaisťujú, že pri vysokom zaťažení, dynamických vplyvoch a zložitých pracovných podmienkach je stabilita zariadenia, dynamické vplyvy a zložité pracovné podmienky.
Najmä v rozťahovacej plošine žeriavu môže štvorbodová kontaktná štruktúra účinne odolať prevráteniu momentu a zaťaženia nárazom, čím sa zabezpečí bezpečnosť a spoľahlivosť zdvíhacej operácie.
4.2. Vysoký výkon spoľahlivosti v systémoch veternej energie
Systém vybočenia zariadenia na výrobu veternej energie musí často upravovať smer a znášať obrovské a variabilné zaťaženie. Vďaka svojej kapacite s vysokou zaťažením a presnou schopnosťou sťahovania zaisťuje štvorbodový kontaktný kruh v kruhu na stabilitu veternej turbíny počas dlhodobej prevádzky.
Okrem toho jeho vynikajúci tesniaci výkon a odolnosť proti poveternostným vplyvom zabezpečuje, aby sa zariadenie mohlo prispôsobiť zložitému vonkajšiemu klimatickému prostrediu, znížiť frekvenciu údržby a znížiť prevádzkové náklady.
4.3. Požiadavky na presnosť v lekárskych a automatizačných scenároch
Moderné lekárske vybavenie, ako sú CT skenery a robotické ramená, vyžadujú extrémne vysokú presnosť rotácie a stabilitu rotujúcich častí. Vďaka vysokej presnej rotácii a odozve mikro-pohybového štvorbodového kontaktného kruhu z neho robí ideálnu voľbu pre lekárske vybavenie a priemyselnú automatizáciu.
Poloha a riadenie rotácie zariadenia na úrovni mikrónu zaisťuje vysokokvalitný výstup lekárskeho zobrazovania a automatizovanej výroby.
4.4. Letecké a vojenské aplikácie
Letecké a vojenské vybavenie často pracujú v extrémnom prostredí. Štvorbodový kontaktný kruh spĺňa prísne požiadavky na teplotný odpor, odpor voči vibráciám a vysoký bezpečnostný faktor so silnou štrukturálnou stabilitou a vlastnosťami materiálu.
Jeho vysoko presná rotácia zaisťuje, že vybavenie, ako sú platformy na spustenie rakiet a radarové gramofóny, sa môžu presne pohybovať vo vysokotlakových prostrediach, čím sa zabezpečí spoľahlivosť a bezpečnosť vykonávania misie zariadenia.
5. Ako sa stáva štvorbodový kontaktný kruh jadrom výkonu?
Štvorbodový kontaktný kruhový prsteň dosahuje dokonalú kombináciu rotácie s vysokým zaťažením a vysokou presnosťou s jej jedinečným konštrukčným dizajnom, preferovanými materiálmi a vynikajúcou výrobnou technológiou. Môže nielen odolať vplyvu viacsmerných síl v zložitých podmienkach zaťaženia, ale tiež zabezpečiť stabilnú a hladkú rotáciu.
V mnohých špičkových poliach, ako sú strojárske stroje, veterná energia, lekárska starostlivosť a letecký, štvorbodový kontaktný kruh sa stal kľúčovou súčasťou na zlepšenie výkonu a spoľahlivosti zariadenia. Vďaka stabilnému, presnému a efektívnemu výkonu vedie mechanický výrobný priemysel na vyššiu úroveň.
V budúcnosti, s nepretržitým rozvojom inteligentného výrobného a zeleného priemyslu, bude štvorbodový kontaktný kruh naďalej zohrávať dôležitú úlohu, prináša do mechanických systémov s rozťahovaním viac inovácií a prielomov a pomôže dosiahnuť efektívnejšie a presnejšie riadenie mechanického pohybu.
